導軌式升降機在生產之前，升降機廠家必須了解它的組成結構，那么導軌式
升降平臺基本機構是什么呢？
導軌式
升降機的機械部分主要包括升降裝置、軌道裝置和換帶裝置三部分，其中升降裝置是整個機構的最核心部分；軌道裝置的作用主要是提供移動軌跡，使運行更加暢通；換帶裝置是當升降機過門時用來切換軌道用的；升降裝置的內部結構主要由齒輪機構、支架、導向機構、蝸輪蝸桿、吊臂、上下殼等組成。
由于蝸輪蝸桿機構傳動比大，結構緊湊、沖擊載荷小、傳動平穩和噪音低等優點，并具有反向自鎖的特性?？梢员ＷC搬運者在搬運過程中電動機斷電時傳動機構能夠自鎖，故選用蝸輪蝸桿減速器。
吊臂軸焊接而成，兩端分別安裝一個吊臂掛鉤，材料選用，進行調質處理，與箱體下殼的掛鉤一起構成三個懸吊點，通過軟支承吊具將被升降者吊起，吊臂的承重量，為了使被升降人員能夠乘坐舒適狀態，兩個吊臂參考表之間的掛鉤間距列出了相關數據的水平尺寸作為設計參考，使用平衡桿保持起吊裝置的平衡，材料設計為空心管狀，減小了吊桿的整體重量。
導向機構主要由導向塑料管、導向支架、壓縮彈簧、安全塞、導向外殼和導向軸等零件組成，為導向機構的半剖視，兩個導向塑料管之間形成一個窄縫，升降布帶從這個窄縫中伸出箱體，防止布帶卷亂，起到導向的作用。安全塞由導向支架和壓縮彈簧支撐，為了防止壓縮彈簧受力后失去穩定性，在安全塞上設計了一個小導桿，小導桿與彈簧間的間隙參照表進行設計。

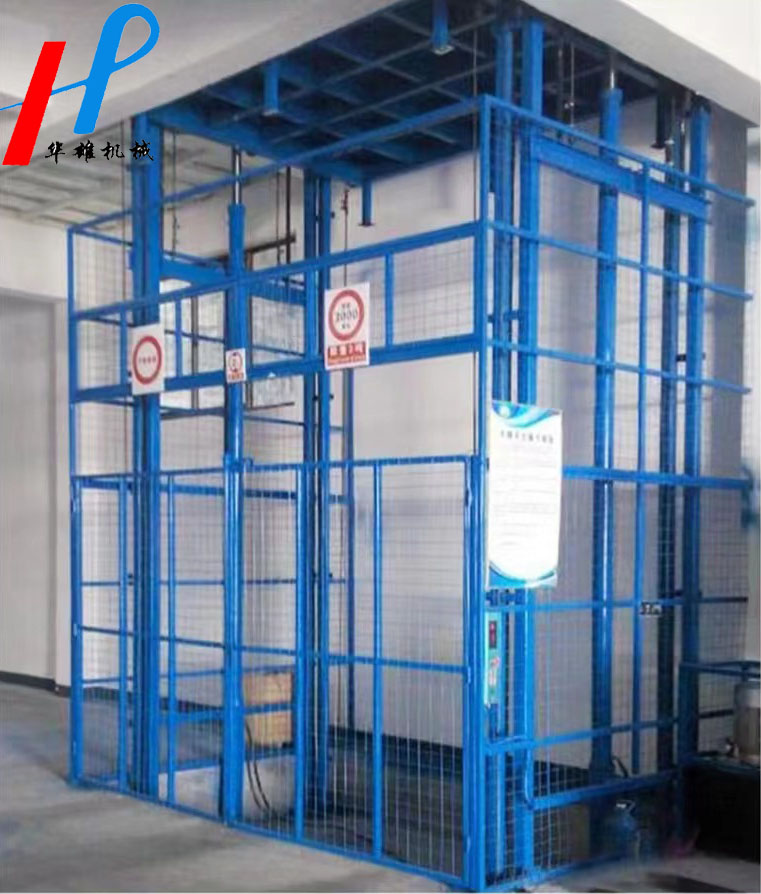

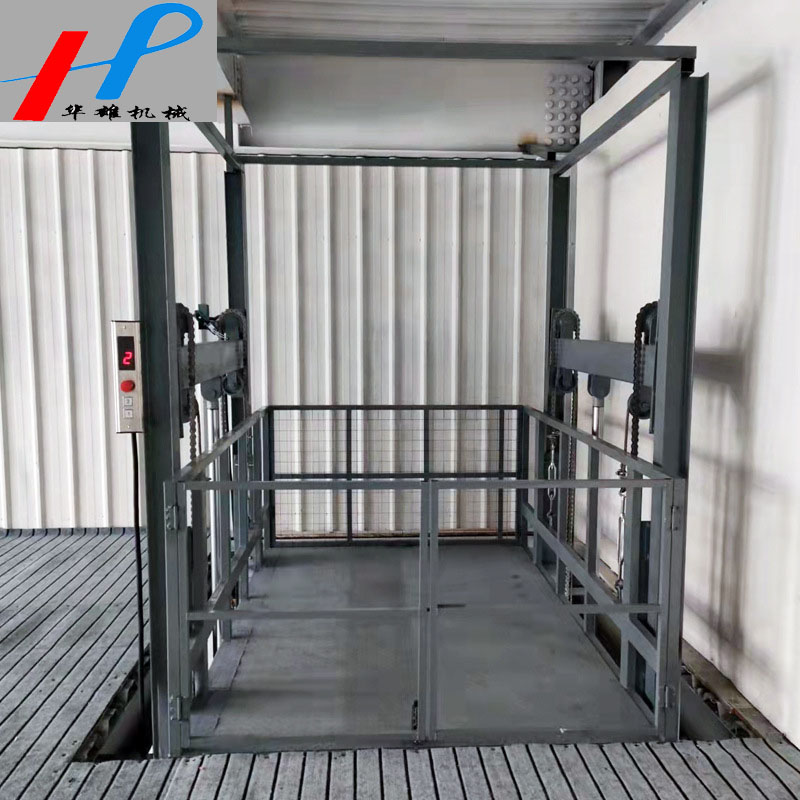

導軌式升降機屬于一種非剪叉式液壓升降機械設備，用于二三層工業廠房、餐廳、酒樓樓層間的貨物傳輸，最低高度在150-300mm間，設備運行平穩，導軌式升降機的導軌一般為槽鋼、工字鋼、方管焊接而成的，操作簡單可靠，貨物傳輸經濟便捷。
